20 футов
Семейное укрытие для дачи или загородного дома.
- 13,9 м² пола, 33 м³ объёма
- 4-6 человек на несколько суток
- Котлован около 4 на 9 метров
от 120 000 ₽корпус на терминале
Укрытия из морских контейнеров
Бункер из контейнера, который не раздавит грунт
Контейнер даёт готовый герметичный стальной корпус. Но его стенки рассчитаны на груз внутри, а не на давление снаружи. Поэтому ставим его в бетонную обойму, гидроизолируем и подключаем вентиляцию с фильтрами.
- 20 футов в наличии
- 408 шт., от 120 000 ₽
- 40 футов High Cube
- 3 147 шт., от 85 000 ₽
- Площадь внутри
- 13,9 / 28 м² 20 и 40 футов
- Грунт над крышей
- от 1 м поверх плиты
01Устройство
Укрытие в разрезе
Схема 20-футового укрытия под метром грунта. Контейнер внутри работает как герметичная стальная оболочка, давление грунта и воды держат бетон и гидроизоляция.
- 1Грунт над перекрытием
От метра поверх плиты. Защищает от обломков и огня наверху и держит температуру внутри ровной.
- 2Плита перекрытия
Монолитная, с опорой на стены обоймы. Нагрузка от грунта не доходит до крыши контейнера.
- 3Бетонная обойма
Армированные стены вокруг корпуса принимают боковое давление грунта.
- 4Гидроизоляция
Сплошной слой снаружи бетона, с заходом на плиты сверху и снизу.
- 5Дренаж
Перфорированная труба в щебне по периметру отводит воду от стен.
- 6Основание
Плита на песчано-гравийной подушке. Её вес вместе с обоймой не даёт воде вытолкнуть корпус.
- 7Входная шахта
Бетонный колодец с лестницей и тяжёлым люком, вход через торцевые двери контейнера.
- 8Аварийный выход
Узкий лаз на другом конце, засыпанный сверху песком. Если завалит вход, песок ссыпают внутрь и выходят.
- 9Приток с фильтром
Воздух идёт через фильтровентиляционную установку. У неё есть ручной привод на случай, если пропадёт свет.
- 10Вытяжка
Выше притока и на другом конце, чтобы воздух проходил через всё помещение.
- 11Корпус контейнера
Антикор снаружи до заливки и изнутри после. Сталь внутри обоймы не видит ни воды, ни воздуха.
02Нагрузки
Почему контейнер нельзя просто закопать
Морской контейнер выдерживает другие контейнеры, поставленные сверху, но только на угловые стойки. Стены и крыша между ними тонкие. Вот что на них давит под землёй.
≈ 25 т
весит метр грунта над крышей 20-футового контейнера: 14,8 м² крыши, умноженные на 1,7 т в каждом кубометре.
300 кг
такую нагрузку по стандарту ISO 1496 должна выдержать крыша на площадке 60 на 30 сантиметров. Это вес двух человек с инструментом.
≈ 2 т/м²

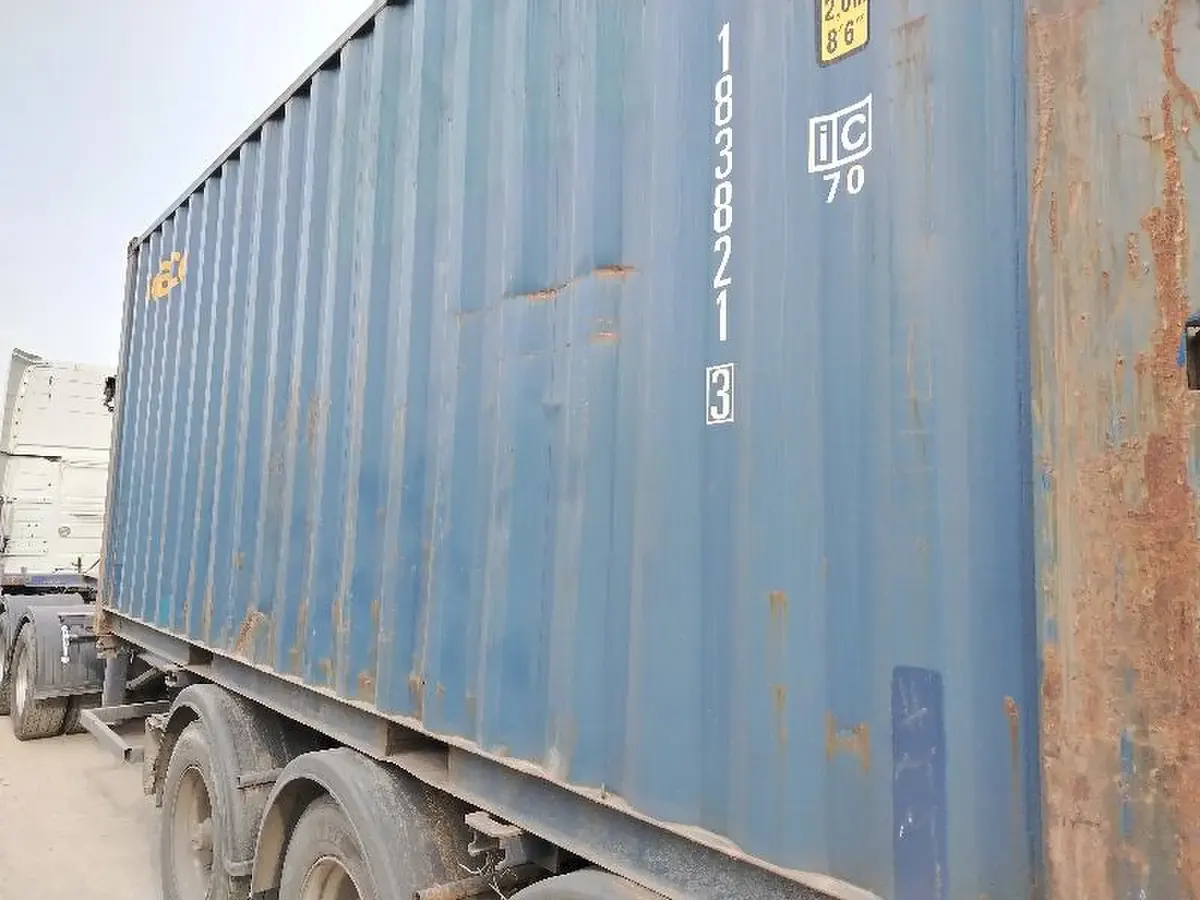

давит грунт сбоку на стену на глубине трёх метров. Гофра стенки прогибается внутрь уже при меньшем давлении.
Контейнер, закопанный как есть, через год-два обычно сдаётся: крыша проседает, стенки вдавливаются, по швам идёт вода. Переделать такое укрытие дороже, чем сразу сделать обойму.
Что держит грунт
Бетон обоймы и плита перекрытия. Контейнер внутри не несёт ничего, кроме себя.
Что держит воду
Гидроизоляция снаружи бетона и дренаж. Сталь корпуса остаётся сухой.
Что даёт контейнер
Готовую герметичную оболочку, ровный пол и стальные двери. Не нужно опалубливать и отделывать помещение изнутри.
03Внутри
Что заложить в проект
По нормам для убежищ гражданской обороны на человека дают 0,5 м² пола и 1,5 м³ объёма. Это минимум при двухъярусных нарах. Чтобы спокойно пробыть внутри несколько суток, считайте 2-3 м² на человека.
Вентиляция
Фильтровентиляционная установка на притоке, вытяжка на другом конце. Ручной привод обязателен.
Электричество
Ввод от дома, аккумуляторы для света и вентиляции. Генератор только снаружи, с выхлопом подальше от притока.
Вода
Баки из расчёта не меньше 3 литров питьевой воды на человека в сутки, плюс вода на гигиену.
Туалет
Биотуалет или отдельная выгребная ёмкость. В 40-футовом укрытии санузел выгораживают перегородкой.
Места для сна
Двухъярусные нары вдоль стен. Под нижним ярусом удобно хранить запасы.
Связь
Вывод антенны через оголовок вентиляции: под метром грунта сотовая связь пропадает.
04Размеры
20 или 40 футов
40 футов High Cube
Для нескольких семей или для укрытия при предприятии.
- 28 м² пола, 76 м³ объёма, потолок 2,69 м
- 10-14 человек на несколько суток
- Можно выгородить тамбур и санузел
от 85 000 ₽корпус на терминале
Работы считаем по проекту: глубина, грунт, вода и оснащение меняют смету сильнее, чем размер корпуса.
05Корпуса
Корпуса в наличии
Для заглубления подходят только целые контейнеры: без сквозной коррозии, с ровным полом и плотными дверями. Каждый можно проверить по фото.

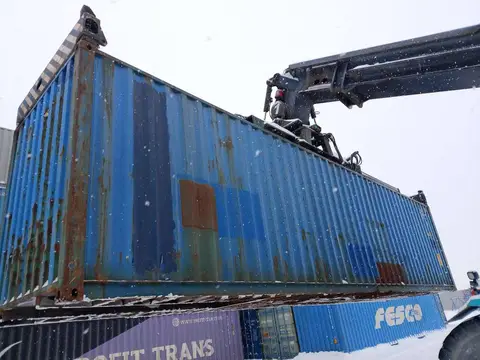

40 футов, высокий, High Cube
TDRU8418909 · Б/у · синий
Москва
85 000 ₽

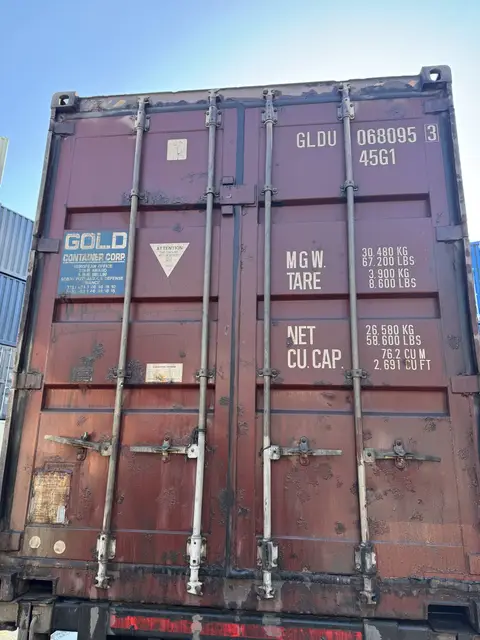

40 футов, высокий, High Cube
GLDU0680953 · Б/у · красный
Москва
85 000 ₽

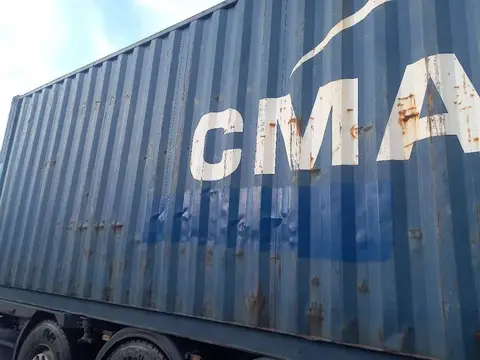

40 футов, высокий, High Cube
CMAU5229057 · Б/у · синий
Москва
85 000 ₽

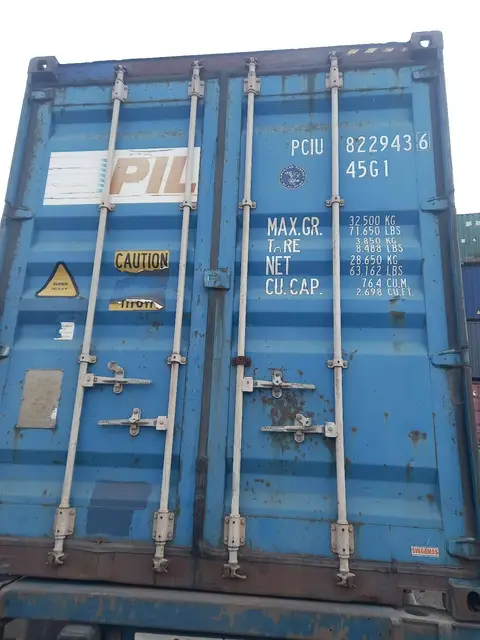

40 футов, высокий, High Cube
PCIU8229436 · Б/у · синий
Москва
85 000 ₽

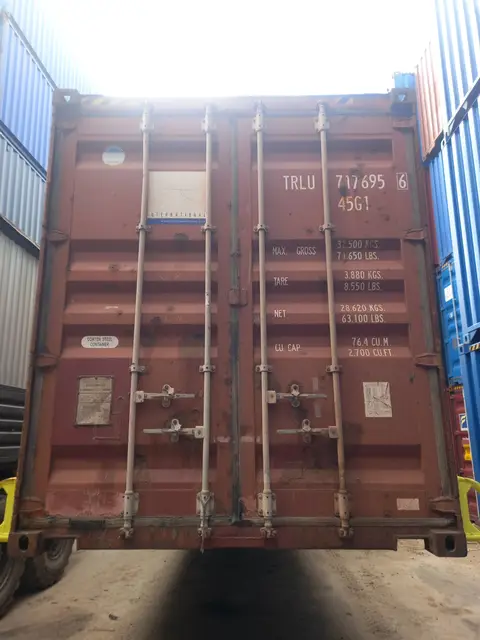

40 футов, высокий, High Cube
TRLU7176956 · Б/у · красный
Москва
85 000 ₽

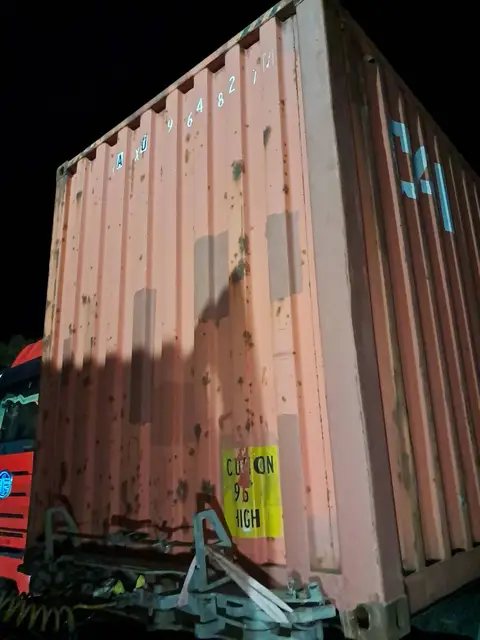

40 футов, высокий, High Cube
CAXU9648277 · Б/у · красный
Москва
85 000 ₽

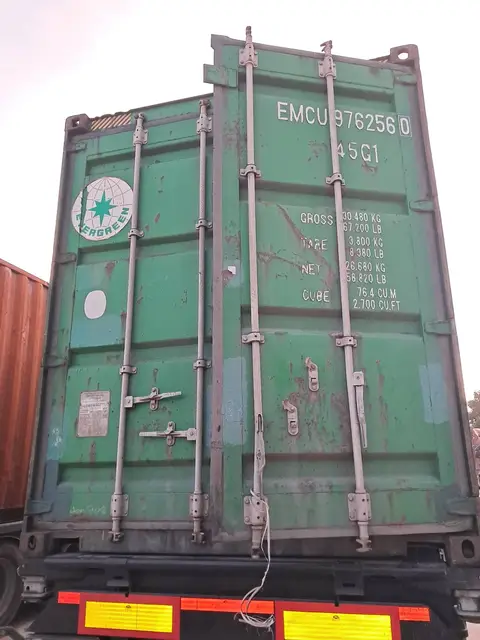

40 футов, высокий, High Cube
EMCU9762560 · Б/у · зелёный
Москва
85 000 ₽

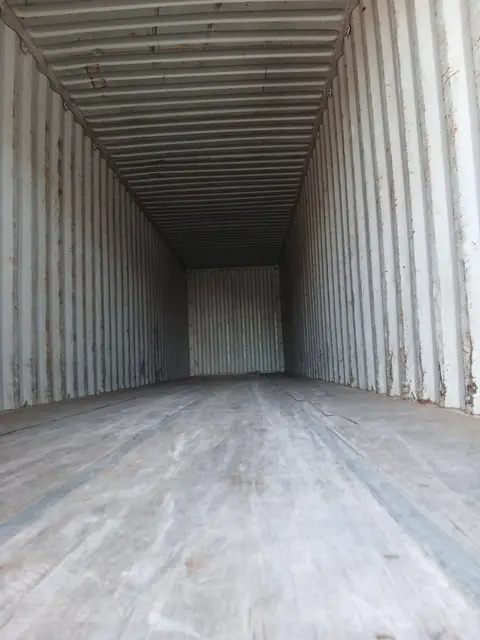

40 футов, высокий, High Cube
EGHU9002223 · Б/у · зелёный
Москва
85 000 ₽

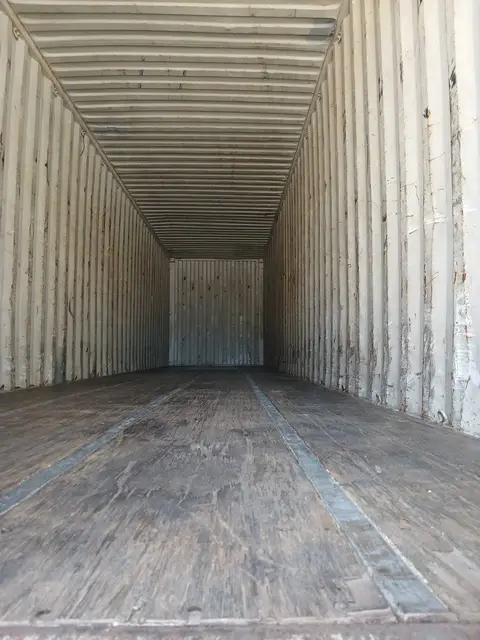

40 футов, высокий, High Cube
IMTU9001447 · Б/у · синий
Москва
85 000 ₽

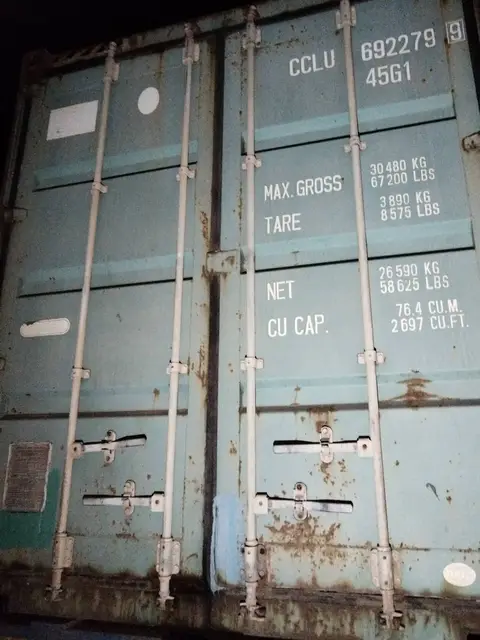

40 футов, высокий, High Cube
CCLU6922799 · Б/у · зелёный
Москва
85 000 ₽
Под эти условия сейчас ничего нет. Измените фильтр или оставьте заявку: подберём, когда появится.
06Порядок работ
Как строим
- 01
Участок
Смотрим место, грунт и уровень грунтовых вод. От воды зависит, на сколько заглубляться.
- 02
Проект
Размер, обойма, вход, аварийный выход, вентиляция и оснащение. Считаем смету.
- 03
Котлован
Роем, делаем подушку и плиту основания, укладываем дренаж.
- 04
Монтаж
Ставим корпус краном, обрабатываем антикором, заливаем стены обоймы и перекрытие.
- 05
Засыпка
Гидроизоляция, обратная засыпка, вход, оголовки вентиляции и оснащение внутри.
07Вопросы
Что спрашивают
Нужно ли разрешение?
Укрытие на своём участке обычно относится к сооружениям вспомогательного использования, разрешение на строительство для них не требуется. Если рядом проходят коммуникации или участок в охранной зоне, проверяем это до начала работ.
Что если высокие грунтовые воды?
Тогда заглубляем частично и досыпаем грунт сверху валом. Полностью заглублять в воду опасно: 20-футовый контейнер вытесняет около 38 тонн воды, и без тяжёлой плиты основания его выталкивает наверх.
Сколько прослужит?
Сталь внутри обоймы и гидроизоляции не видит ни воды, ни воздуха. Слабые места не корпус, а швы гидроизоляции и вентиляция: их осматривают раз в год.
Можно без бетона?
Только при неглубокой засыпке и со стальным каркасом снаружи, который разгружает стены и крышу. Под метром грунта без обоймы контейнер со временем прогибается.
Как укрытие используют в обычное время?
Как погреб, кладовую или мастерскую. Температура под метром грунта почти не меняется за год, запасы хранятся хорошо.
Можно ли пристроить к дому?
Да, вход можно сделать из подвала или гаража. Тогда шахта не нужна, но аварийный выход всё равно выводим на участок.
08Заявка
Обсудим укрытие
Расскажите, где участок и на сколько человек нужно укрытие. Перезвоним, зададим вопросы про грунт и воду и посчитаем смету.
